Детали продукта
Место происхождения: Китай
Сертификация: ISO9001/TUV/CE
Номер модели: ПВ1-Ф 1кс6скмм
Условия оплаты & доставки
Количество мин заказа: 200м
Цена: negotiable
Упаковывая детали: 200м в крен, 400м в коробку
Время доставки: 3-10дайс
Условия оплаты: Л/К, Т/Т
Поставка способности: 70000м в день
Наименование продукта: |
солнечный кабель pv |
Материал: |
Xlpe |
Применение: |
Электростанция |
Цвет: |
черный или красный |
Вес: |
95kg/km |
Упаковка: |
200m в крен |
Наименование продукта: |
солнечный кабель pv |
Материал: |
Xlpe |
Применение: |
Электростанция |
Цвет: |
черный или красный |
Вес: |
95kg/km |
Упаковка: |
200m в крен |
TUV En50618 1500V DC H1Z2Z2-K 6 кв.мм Фотоэлектрический солнечный кабель для солнечных электростанций
Спецификация
Разработчик кабельной системы выбирает размер кабеля, принимая во внимание все понижения номинальных характеристик условий установки, чтобы обеспечить
достаточный запас для любых непредвиденных ситуаций и возможности будущей перегрузки. Поэтому для обычных (90 C)LT XLPE
кабелей, разработчик кабельной системы стремится нагружать кабель максимум до 75 C, возможно, до 80 C максимальной рабочей температуры, сохраняя
баланс в качестве запаса. Солнечные установки, как правило, размещаются в зонах с высокой температурой окружающей среды.
Тип | Поперечное сечение | Конструкция жилы | Диаметр проводника | Сопротивление проводника | Внешний диаметр | Номинальное напряжение | Номинальный ток |
H1Z2Z2-K 1x2.5мм2 | 2.5мм2 | 36x φ0.285мм | 2.0мм | 8.21 Ω/км | 5.0мм | 1500VDC | 50A |
H1Z2Z2-K 1x4мм2 | 4мм2 | 56x φ0.285мм | 2.6мм | 5.09 Ω/км | 5.5мм | 1500VDC | 70A |
H1Z2Z2-K 1x6мм2 | 6мм2 | 78x φ0.285мм | 3.3мм | 3.52 Ω/км | 6.1мм | 1500VDC | 95A |
H1Z2Z2-K 1x10мм2 | 10мм2 | 80x φ0.4мм | 4.4мм | 1.95 Ω/км | 7.2мм | 1500VDC | 98A |
H1Z2Z2-K 1x16мм2 | 16мм2 | 120x φ0.4мм | 5.2мм | 1.24 Ω/км | 8.2мм | 1500VDC | 132A |
Применение:
Применяется к солнечным панелям для выработки электроэнергии и связанных с ними компонентов проводки, соединения, особенно подходит для наружного применения. Устойчивость к солнечному свету, антивозрастной эффект, использование материалов, не содержащих галогенов, с низким дымовыделением, более высокого качества, более безопасные.
Название | PV кабель |
Описание продукта | Широко используется в солнечных установках внутри и снаружи помещений, электромонтаже, внутри и снаружи помещений, взрывоопасных зонах, на заводах, в промышленности и сельском хозяйстве. |
Особенности продукта | Низкое дымовыделение без галогенов, хорошая устойчивость к холоду, ультрафиолету, озону и погодным условиям. |
Огнестойкость, устойчивость к порезам и проколам. | |
Уровень защиты кабеля Ⅱ. | |
С фотоэлектрическим кабелем 150 ℃ в качестве изоляционных материалов, безгалогенный огнестойкий материал не содержит галогенов, нетоксичный модифицированный полиэтилен тонкой смолы hengjing в качестве основного сырья, добавьте безгалогенный, нетоксичный, огнестойкий, термостабилизатор, устраните дым, консервант, например, удобрение, не содержит галогенов, тяжелых металлов, фосфора. | |
Соответствует ROHS, и сопротивление изоляции мало после погружения. | |
Электрические характеристики | 1. Сопротивление постоянному току: готовый кабель при 20 ℃ сопротивление постоянному току жилы проводника не превышает 5,09 Ω/км |
2. Сопротивление изоляции: сопротивление изоляции готового кабеля при 20 ℃ должно быть не менее 1014 Ω. См, сопротивление изоляции готового кабеля при 90 ℃ должно быть не менее 1011 Ω. См | |
3. Сопротивление поверхности оболочки: сопротивление поверхности оболочки готового кабеля должно быть не менее 109 Ω. | |
Конструкция кабеля | Проводник: луженая медная проволока 2.5, 4,6,10,16 мм2 PV1 - F |
25,16 и 10, 6,4,2.5 мм2 PV провод | |
Изоляция: > 0,5 мм толщиной с низким дымовыделением и галогенным материалом, и соответствовать указанному пределу заказчика. | |
Оболочка: низкое дымовыделение и безгалогенный материал толщиной > 0,5 мм. | |
Подробные параметры | Температура окружающей среды: - 40 ℃ ~ + 90 ℃ |
Максимальная температура проводника: 120 ℃ (допускается 5 с при температуре короткого замыкания 200 ℃) | |
Предельное напряжение: AC0.6/1кВ dc1.8кВ. |
(Мы также производим одножильные кабели 2,5 мм2, 4 мм2, 10 мм2 и 16 мм2, а также двухжильные,
пожалуйста, проконсультируйтесь со мной напрямую, если необходимо)
FAQ:
1. Когда я могу получить коммерческое предложение?
В течение 24 часов после получения запроса, если вам очень срочно нужна цена, позвоните нам, чтобы предоставить полные спецификации кабеля. Цена будет рассчитана в ближайшее время.
2. Как насчет доставки?
Обычно в течение 3-4 рабочих дней после оплаты, в основном в зависимости от количества.
3. Каковы ваши условия оплаты?
Мы принимаем T/T (банковский перевод), L/C
4. Принимаете ли вы индивидуальный заказ?
Да, принимаем.
5. Предлагаете ли вы OEM и ODM?
Да. OEM и ODM доступны.

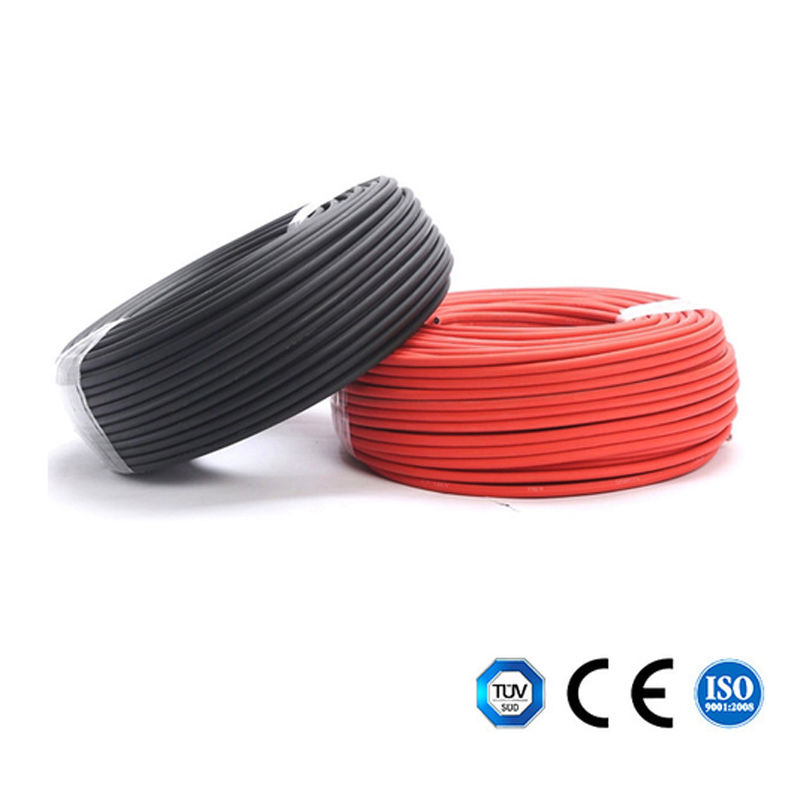

Изображение кабеля DC solar pv 6mm2
