СЛПЭ удваивают изолировали кабель 4мм солнечные/электрические кабели солнечной энергии для солнечной системы
H1Z2Z2-K 4 мм солнечный фотоэлектрический кабель XLPE с двойной изоляцией TUV EN50618 для солнечной системы
Кабель для фотоэлектрических систем постоянного тока Стандарты
DIN EN 50618
Пожаростойкость: IEC 60332-1
Низкое дымовыделение: EN/IEC 61034-2
Безгалогенный в соответствии с EN 50525-1, Приложение B
Низкая коррозионная активность газов в соответствии с EN 50267-2-2, IEC 60754-2
Технические характеристики кабеля для фотоэлектрических систем постоянного тока:
Рабочее напряжение: AC: 600/1000 В DC: 900/1800 В
Максимальное напряжение: 1,8 кВ
Испытательное напряжение: 6,5 кВ переменного тока
Рабочая температура: -40-90 o C
Радиус изгиба:
Фиксированный: 4 x общий диаметр
Гибкий: 5 x общий диаметр
Макс. температура проводника: 120 o C
Макс. температура проводника при коротком замыкании: 250°C
Сопротивление изоляции: 10 MΩ x км
1. Конструкция: луженая медь, изоляция XLPE, внешняя оболочка XLPE.
2. Испытательное напряжение: 6500 В, 5 мин; номинальное напряжение: 1000/1800 В постоянного тока.
3. Безгалогенный и низкое дымовыделение, стандарт Rohs.
4. Устойчивость к ультрафиолетовому излучению.
5. Температурный режим: от -40°C до 125°C, морозостойкость.
6. Сертификация TUV, TUV2Pfg1169-1.
7. Силовой кабель для фотоэлектрической системы.
| Название: одножильный солнечный кабель |
Проводник: луженая медная проволока |
| Исполнительный стандарт: EN 50618 |
Изоляция: низкодымный безгалогенный сшитый полиолефин |
| Модель: H1Z2Z2-K |
Оболочка: низкодымный безгалогенный сшитый полиолефин |
| Характеристики кабеля: 2,5/4/6/10/16/25/35 мм² |
Номинальное напряжение: 1500 В |
| Температура окружающей среды: -40~90ºC |
Испытательное напряжение: 6,5 кВ |
| Температура кабеля: -40~120ºC |
Погодные условия: защита от ультрафиолета |
| Температура короткого замыкания: 250ºC |
Срок службы: >25 лет |
| Радиус изгиба: >4×Ø(Ø6×Ø(Ø≥8 мм) |
Цвет: черный, красный |
Применение
Одножильный, устойчивый к солнечному свету, фотоэлектрический провод, рассчитанный на 90°C во влажном или 105°C сухом состоянии, 2000 В для межсоединительной проводки заземленных и незаземленных фотоэлектрических систем, как описано в разделе 690.31(A) и других применимых частях Национального электротехнического кодекса (NEC), NFPA 70
Опции:
Цветные полосы идентификации фаз доступны по запросу
Мультиплексирование доступно по запросу
Особенности:
Рассчитан на 90°C во влажном и сухом состоянии
Устойчив к деформации при высоких температурах
Отличная влагостойкость,
Стабильные электрические свойства в широком диапазоне температур
Отличная устойчивость к раздавливанию и порезам
Устойчив к большинству масел и химикатов
Устойчив к ультрафиолету/солнечному свету
Выдерживает испытание на изгиб при -40°C
| Название продукта |
Солнечный кабель стандарта TUV |
| Номер модели |
H1Z2Z2-K 1x 4 мм2 |
| Напряжение |
Кабель высокого напряжения |
| Материал изоляции |
XLPE |
| Форма материала |
Круглый провод |
| Сертификация |
ROSH, CE, TUV |
| Стандарты |
TUV EN50618 |
| Жилы |
1 жила |
| Транспортная упаковка |
Железно-деревянный барабан, железный барабан |
| Применение |
Строительство, подземный, промышленный, электростанция |
| Материал оболочки |
XLPE |
| Материал жилы провода |
Луженая медь |
| Поперечное сечение |
4 мм2 |
| Название |
Кабель PV |
| Описание продукта |
Широко используется в солнечных установках внутри и снаружи помещений, электромонтаже, внутри и снаружи помещений, взрывоопасных зонах, на заводах, в промышленности и сельском хозяйстве. |
| Особенности продукта |
Низкое дымовыделение без галогенов, хорошая морозостойкость, устойчивость к ультрафиолету, озону и атмосферным воздействиям. |
| Огнестойкость, устойчивость к порезам и проколам. |
| Уровень защиты кабеля Ⅱ. |
| С фотоэлектрическим кабелем 150 ℃ в качестве изоляционных материалов, безгалогенный антипирен представляет собой безгалогенный, нетоксичный модифицированный полиэтилен, тонкую смолу хенцзин в качестве основного сырья, добавьте безгалогенный, нетоксичный, антипирен, стабилизатор тепла, устраните дымообразующий агент, консервант, например, удобрение, не содержит галогенов, тяжелых металлов, фосфора. |
| Соответствует ROHS, и сопротивление изоляции мало после погружения. |
| Электрические |
1. Сопротивление постоянному току: готовый кабель при 20 ℃ сопротивление постоянному току жилы провода не превышает 5,09 Ω/км |
| 2. Сопротивление изоляции: готовое сопротивление изоляции кабеля при 20 ℃ должно быть не менее 1014 Ω. См, сопротивление изоляции готового кабеля при 90 ℃ составляет не менее 1011 Ω. См |
| 3. Сопротивление поверхности оболочки: сопротивление поверхности оболочки готового кабеля должно быть не менее 109 Ω. |
| Структура кабеля |
Проводник: луженая медная проволока 2,5, 4, 6, 10, 16 мм ^ 2 PV1 - F |
| 25, 16 и 10, 6, 4, 2 мм ^ 2 PV провод |
| Изоляция: > 0,5 мм толщиной с низким дымовыделением и галогенным материалом, и соответствовать указанному пределу заказчика. |
| Оболочка: низкое дымовыделение и безгалогенный материал толщиной > 0,5 мм. |
| Подробные параметры |
Температура окружающей среды: - 40 ℃ ~ + 90 ℃ |
| Максимальная температура проводника: 120 ℃ (допускается 5 с при температуре короткого замыкания 200 ℃) |
| Ограниченное напряжение: AC0,6/1 кВ dc1,8 кВ. |
(Мы также производим одножильные кабели 2,5 мм2, 6 мм2, 10 мм2 и 16 мм2, а также двухжильные,
пожалуйста, проконсультируйтесь со мной напрямую, если необходимо)

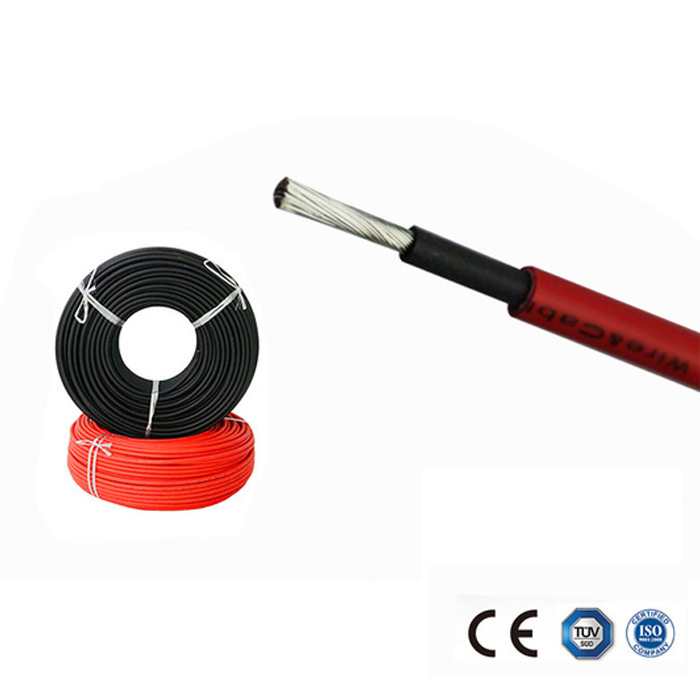

Фотографии 4 мм Солнечного фотоэлектрического кабеля
