Черный и красный одножильный электрический кабель постоянного тока 1,8 кВ для внутренней/наружной установки солнечных батарей
Описание продукта
Устойчивый к ультрафиолетовому излучению TUV, двойная изоляция, кабель PV XLPE 16 мм² с 25-летней гарантией для применений постоянного тока 1,8 кВ.
Провод:Многожильный луженый медный провод в соответствии с IEC60228, VDE0295 Class 5
Внутренняя изоляция:Сшитый полиолефин
Цветовая кодировка:Черный, красный
Внешняя оболочка:Сшитый полиолефин
Цвета оболочки:Черный, красный
Применение
Эти кабели предназначены для подключения компонентов фотоэлектрических систем внутри и снаружи зданий и оборудования с высокими механическими требованиями и экстремальными погодными условиями.
Соответствие стандартам
- DIN EN 50618
- Пожаростойкость: IEC 60332-1
- Низкое дымовыделение: EN/IEC 61034-2
- Без галогенов в соответствии с EN 50525-1, Приложение B
- Низкая коррозионная активность газов в соответствии с EN 50267-2-2, IEC 60754-2
Технические характеристики
- Рабочее напряжение: переменный ток: 600/1000 В постоянный ток: 1800 В
- Максимальное напряжение: 1,8 кВ
- Испытательное напряжение: 6,5 кВ переменного тока
- Рабочая температура: от -40°C до +90°C
- Радиус изгиба: Фиксированный: 4 × общий диаметр; Гибкий: 5 × общий диаметр
- Макс. температура проводника: 120°C
- Макс. температура проводника при коротком замыкании: 250°C
- Сопротивление изоляции: 10 МОм × км
Технические характеристики
| Тип |
Сечение (мм²) |
Конструкция жилы |
Диаметр проводника (мм) |
Сопротивление проводника (Ом/км) |
Внешний диаметр (мм) |
Номинальное напряжение (VAC/DC) |
Номинальный ток (A) |
Вес (кг/км) |
| PV-1*1,5 мм² |
1,5 |
30x Ø 0,25 |
1,6 |
13,5 |
4,8 |
1000/1800 |
30 |
35 |
| PV-1*2,5 мм² |
2,5 |
50x Ø 0,25 |
2,0 |
8,21 |
5,3 |
1000/1800 |
41 |
50 |
| PV-1*4,0 мм² |
4,0 |
56x Ø 0,3 |
2,6 |
5,09 |
6,1 |
1000/1800 |
55 |
70 |
| PV-1*6,0 мм² |
6,0 |
84x Ø 0,3 |
3,3 |
3,39 |
7,1 |
1000/1800 |
70 |
95 |
| PV-1*10,0 мм² |
10,0 |
80x Ø 0,4 |
4,4 |
1,95 |
8,5 |
1000/1800 |
98 |
155 |
| PV-1*16 мм² |
16,0 |
120x Ø 0,4 |
5,2 |
1,24 |
10,2 |
1000/1800 |
132 |
230 |
| PV-1*25 мм² |
25,0 |
196x Ø 0,40 |
7,4 |
0,795 |
12,0 |
1000/1800 |
176 |
341 |
| PV-1*35 мм² |
35,0 |
276x Ø 0,40 |
9,00 |
0,565 |
14,0 |
1000/1800 |
218 |
467 |
Основные характеристики
- Материалы, сшитые электронным лучом, не плавятся и не текут даже при высокой температуре
- Высокая устойчивость к нагреву, холоду, истиранию, ультрафиолету, озону и гидролизу
- Соединение между фотоэлектрическими (PV) панелями и от панелей к инвертору
- Работа при напряжении постоянного тока с длительным сроком службы в открытых условиях
Характеристики продукта
Название:Кабель PV
Применение:Широко используется в установках солнечных батарей внутри и снаружи помещений, электромонтаже, промышленности и сельском хозяйстве
Особенности:Низкое дымовыделение без галогенов, хорошая устойчивость к холоду, ультрафиолету, озону и погодным условиям
Огнестойкость:Устойчивость к порезам и проколам
Защита кабеля:Уровень Ⅰ
Электрические свойства
- Сопротивление постоянному току: ≤ 5,09 Ом/км при 20°C
- Сопротивление изоляции: ≥ 10¹⁴ Ом.см при 20°C; ≥ 10¹⁹ Ом.см при 90°C
- Сопротивление поверхности оболочки: ≥ 10⁹ Ом
Структура кабеля
Проводник:Луженый медный провод 2,5, 4, 6, 10, 16 мм² PV1-F
Изоляция:Толщина > 0,5 мм с материалом с низким дымовыделением и без галогенов
Оболочка:Материал с низким дымовыделением и без галогенов, толщина > 0,5 мм
Подробные параметры
Температура окружающей среды:от -40°C до +90°C
Максимальная температура проводника:120°C (допускается 5 с при температуре короткого замыкания 200°C)
Ограниченное напряжение:AC 0,6/1 кВ DC 1,8 кВ
Часто задаваемые вопросы
1. Когда я могу получить коммерческое предложение?
В течение 24 часов после получения запроса. Для срочного ценообразования, пожалуйста, позвоните нам с полными спецификациями.
2. Как долго осуществляется доставка?
Обычно в течение 3-4 рабочих дней после оплаты, в зависимости от количества.
3. Каковы ваши условия оплаты?
Мы принимаем T/T (банковский перевод), L/C.
4. Принимаете ли вы индивидуальные заказы?
Да, принимаем.
5. Предлагаете ли вы OEM и ODM?
Да. OEM и ODM доступны.

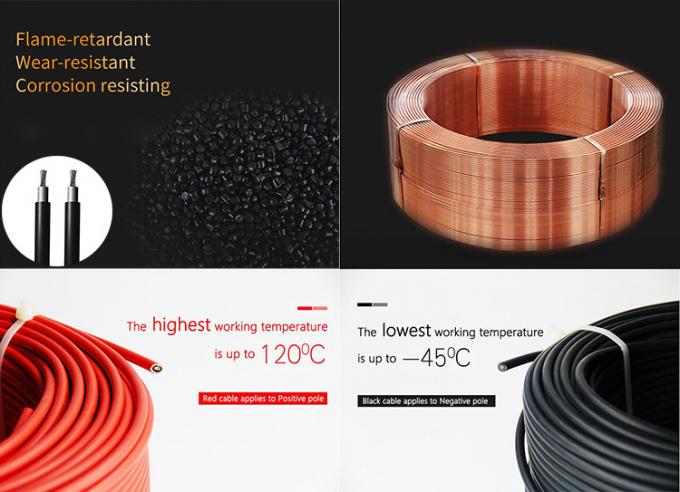

Изображение продукта
