XJPO Electric Copper Core Flexible 1.5KV 100M 12 Awg Солнечный кабель
XJPO Electric Copper Core Flexible Wire Cable Красный и черный (12AWG 1.5KV) (100M)
Cable made of electron-beam cross-linked insulation and coating; high resistance against heat, cold, oil, abrasion, ozone, UV and weather. Кабель, сделанный из электронного луча с перекрестной изоляцией и покрытием; высокая устойчивость к теплу, холоду, маслу, абразии, озону, УФ и погоде.Single core 4mm cable for high voltage and high specification solar arrays (один ядерный 4 мм кабель для высоковольтных и высокоспецифических солнечных батарей), устанавливает и строки. Способен до 1000В ДиС и 55А. Двойной изоляции и TUV, CE и MCS одобрен.
Каждый блок равен 1 метра. (например, заказ 5 и вы получите 5м длины, а не 5х1м длины)
PV Photovoltaic Cable DC Solar Power Cable Приложение
Эти кабели предназначены для соединения компонентов фотоэлектрической системы внутри и снаружи зданий и оборудования с высокими механическими требованиями и экстремальными погодными условиями.
PV Photovoltaic Cable DC Solar Power Cable стандарты
- DIN EN 50618
- Огнестойкость: IEC 60332-1
- Низкие выбросы дыма: EN/IEC 61034-2
- Не содержащий галогенов согласно EN 50525-1, приложение B
- Низкая коррозионная способность газов согласно EN 50267-2-2, IEC 60754-2
PV Photovoltaic Cable DC Solar Power Cable Технические характеристики
- Рабочее напряжение: AC: 600/1000V DC: 1800V
- Максимальное напряжение: 1,8 кВ
- Испытательное напряжение: 6,5 кВ переменного тока
- Рабочая температура: -40-90°C
- Radius Bending: Fixed: 4 x общий диаметр, Flexed: 5 x общий диаметр
- Максимальная температура проводника: 120°C
- Максимальная температура короткого замыкания: 250°C
- Сопротивление изоляции: 10 МΩ x км
Технические спецификации
| Тип | Перекресток мм2 | Структурный No струн x ø (мм) | Диаметр проводника мм | Сопротивление проводника Ω/km | Внешний диаметр мм | Нагрузка VAC/DC | Rated current A | Вес кг/км |
| PV-1*1,5 мм2 | 1.5 | 30x ø 0.25 | 1.6 | 13.5 | 4.5 | 1000/1800 | 30 | 35 |
| PV-1*2,5 мм2 | 2.5 | 50x ø 0.25 | 2.0 | 8.21 | 4.9 | 1000/1800 | 41 | 50 |
| PV-1*4,0 мм2 | 4.0 | 56x ø 0.3 | 2.6 | 5.09 | 5.1 | 1000/1800 | 55 | 70 |
| PV-1*6,0 мм2 | 6.0 | 84x ø 0.3 | 3.3 | 3.39 | 6.1 | 1000/1800 | 70 | 95 |
| PV-1*10,0 мм2 | 10.0 | 80x ø 0.4 | 4.4 | 1.95 | 7.2 | 1000/1800 | 98 | 155 |
| PV-1*16 мм2 | 16.0 | 120x ø 0.4 | 5.2 | 1.24 | 8.2 | 1000/1800 | 132 | 230 |
| PV-1*25 мм2 | 25.0 | 196x ø 0.40 | 7.4 | 0.795 | 12.0 | 1000/1800 | 176 | 341 |
| PV-1*35 мм2 | 35.0 | 276x ø 0.40 | 9.00 | 0.565 | 14.0 | 1000/1800 | 218 | 467 |
Ключевые особенности
- Электронные лучи скрещиваются материалы не плавиться или течь, даже при высокой температуре, высокая устойчивость к теплу, холоду, абразии, устойчивость к УФ, озону и гидролиза.
- Эти кабели обеспечивают средства для взаимосвязи между фотоэлектрическими (PV) панелями и от панелей к инвертору.
- Они работают на постоянном напряжении и обеспечивают долгую жизнь в условиях воздействия.
Подробная информация о продукции
| Имя | ПВ кабель |
| Описание продукта | Широко используется в солнечных установках на внутренних и наружных площадях, электроустановках, на внутренних и наружных площадях, в зонах, подверженных взрывам, на фабриках, в промышленной и сельскохозяйственной промышленности. |
| Особенности продукта | - Низкий уровень дыма без галогена, хорошая холодность, ультрафиолетовый, устойчивый к озону и устойчивый к погодным условиям
- Огнестойкость, сопротивление резению и проникновению
- Уровень защиты кабеля II уровень
- С излучением фотоэлектрических кабелей 150°C в качестве изоляционных материалов
|
Электрические характеристики
- The dc resistance: the finished cable at 20°C conductive wire core dc resistance is not greater than 5.09 Ω/km Противодействие электрического тока не превышает 5,09 Ω/km
- Изоляционное сопротивление: окончательное изоляционное сопротивление кабеля при 20°С должно быть не менее 1014 Ω.cm, окончательное изоляционное сопротивление кабеля при 90°C не менее 1011 Ω.cm
- Сопротивление поверхности оболочки: сопротивление поверхности готовой оболочки кабеля должно быть не менее 109 Ω
Структура кабеля
- Проводник: консервированная медная проволока 2.5, 4, 6, 10, 16 мм2 PV1-F
- Изоляция: > 0,5 мм толщины с низким содержанием дыма и галогенов
- Оболочка: малый дым и толщина материала без галогена > 0,5 мм
Подробные параметры
- Температура окружающей среды: -40°C ~ +90°C
- Максимальная температура проводника: 120°C (допустим 5 с при температуре 200°C короткого замыкания)
- Ограниченное напряжение: AC0,6/1kv dc1,8kv

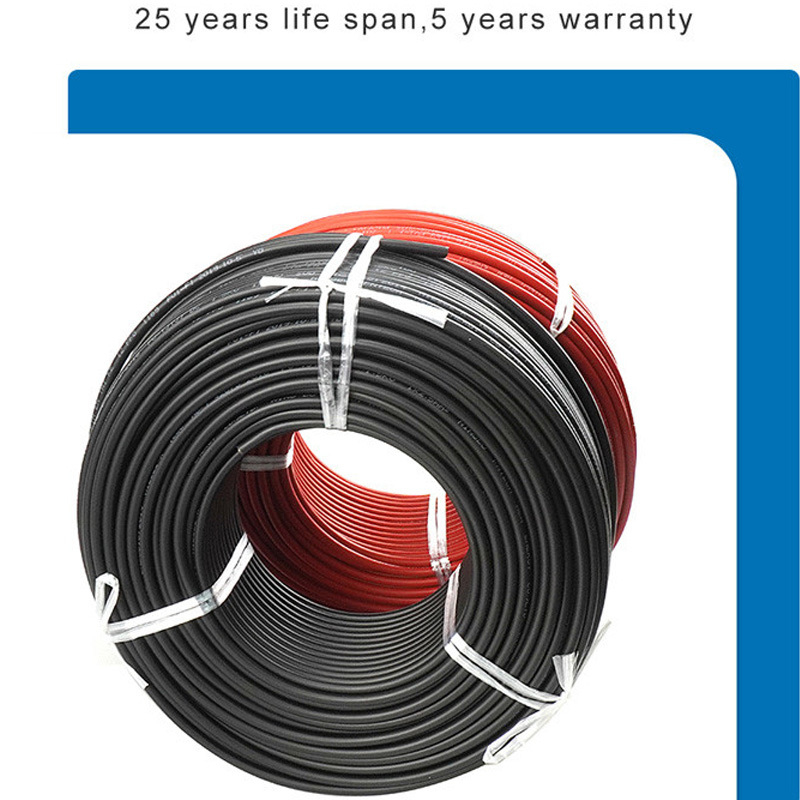

Изображение продукта
Часто задаваемые вопросы
1Когда я могу получить предложение?
В течение 24 часов после получения запроса. Если вы очень срочно, чтобы получить цену, пожалуйста, позвоните нам, чтобы дать полные спецификации о кабеле. Цена будет рассчитана в ближайшее время.
2- Сколько времени на доставку?
Обычно в течение 3-4 рабочих дней после оплаты, в основном в зависимости от количества.
3Какие у вас условия оплаты?
Мы принимаем T/T (банковский перевод), L/C
4Вы принимаете заказ на заказ?
Да, мы знаем.
5Вы предлагаете OEM и ODM?
Да. OEM и ODM доступны.
