Кабель для расширения солнечной панели с солнечным мужским и женским соединителем
Гибкое соединение, номинальный ток 30A, 3 м, удлинительный солнечный кабель 4 мм2
Описание кабеля:
1. Двойная изоляция. Сшитый электронным лучом
2. Отличная устойчивость к ультрафиолету, маслу, смазкам, кислороду и озону
3. Отличная устойчивость к истиранию
4. Без галогенов, огнестойкий, низкая токсичность
5. Отличная гибкость и характеристики зачистки
6. Высокая пропускная способность по току
7. Одобрено TUV
Проводник:
56 жил из луженой отожженной меди номинальным диаметром 0,285 мм, вытянутой
из меди класса 110A в соответствии со стандартом AS1574
Максимальное сопротивление постоянному току при 20°C: 5,1 Ом / км
ИЗОЛЯЦИЯ
Черный тип XLPE
Номинальный диаметр: 4,6 мм
Номинальная толщина стенки: 1,0 мм
Минимум в любой точке: 0,8 мм
ОБОЛОЧКА
Черный тип XLPE
Номинальный диаметр: 5,9 мм
Номинальная толщина стенки: 0,9 мм
Тальковый барьер между изоляцией и оболочкой
| Тип |
Поперечное сечение |
Жила |
Проводник |
Проводник |
Внешний |
Номинальное |
Номинальное |
Вес |
| сечение |
конструкция |
диаметр |
сопротивление |
диаметр |
напряжение |
ток |
| мм² |
No.x ø (мм) |
мм |
Ω /км |
мм |
VAC/DC |
A |
Kg/km |
| H1Z2Z2-K 1*1,5 мм² |
1,5 |
30x ø 0,25 |
1,6 |
13,5 |
4,5 |
1000/1800 |
30 |
35 |
| H1Z2Z2-K 1*2,5 мм² |
2,5 |
36x ø 0,285 |
2,0 |
8,21 |
4,9 |
1000/1800 |
41 |
50 |
| H1Z2Z2-K 1*4,0 мм² |
4,0 |
56x ø 0,285 |
2,6 |
5,09 |
5,5 |
1000/1800 |
55 |
70 |
| H1Z2Z2-K 1*6,0 мм² |
6,0 |
84x ø 0,285 |
3,3 |
3,39 |
6,1 |
1000/1800 |
70 |
95 |
Разъем
1. В разъеме используется контакт язычкового типа с внутренней ручкой.
2. Автоматическая блокировка делает соединение более простым и надежным.
3. Популярная форма подходит для большинства полевых установок.
4. Быстрое подключение.
5. Водонепроницаемость и защита от пыли.
6. Долгий срок службы.
| Номинальное напряжение: |
1000 В |
| Номинальный ток: |
22A (2,5 мм2), 30A (4 мм2, 6 мм2) |
| Испытательное напряжение: |
6 кВ (50 Гц) |
| Степень защиты: |
IP67/IP2X |
| Материал изоляции: |
PC/PA/PPO/TPE |
| Контактный материал: |
Медь с серебряным покрытием |
| Рабочая температура: |
-40°C~+90°C |
| Класс безопасности: |
2 |
| Класс огнестойкости: |
UL94-V0 |
| Контактное сопротивление штекерных разъемов: |
≤5mΩ |
| Усилие вставки: |
≤50N |
| Усилие извлечения: |
≥50N |
| Подходящий кабель: |
2,5 мм2/4 мм2/6 мм2 (AWG14/12/10) |
| Система блокировки: |
Защелкивание |
| Номер продукта |
DC-DC |
| Номинальное напряжение |
TUV 1000V DC |
| Номинальный ток |
30A |
| Подходящие сечения кабеля |
2,5 мм2 ~ 10,0 мм2 / 14AWG ~ 8AWG |
| Размер клеммы |
Φ4,0 мм |
| Испытательное напряжение |
DC 8 кВ 1 мин |
| Степень загрязнения |
2 |
| Класс защиты |
Класс II |
| Материал клеммы |
Луженая медь |
| Контактное сопротивление |
≤ 5mΩ |
| Изоляционные материалы |
PPC |
| Рейтинг IP |
IP67 (IEC 60529) |
| Усилие вытягивания |
≥ 50N |
| Усилие вставки |
≤ 50N |
| Температура испытания |
-40ºC~ +85ºC |
| Класс огнестойкости |
UL94V - 0 |
Инструкции по сборке
Во время самостоятельной сборки используются детали и инструменты, отличные от указанных, или если инструкции по подготовке и сборке, описанные здесь, не соблюдаются, то ни безопасность, ни соответствие техническим данным не могут быть гарантированы.
Для защиты от поражения электрическим током разъемы PV должны быть изолированы от источника питания во время сборки или разборки.
Конечный продукт должен обеспечивать защиту от поражения электрическим током.
Отключение под нагрузкой: разъемы PV нельзя отключать под нагрузкой. Их можно перевести в состояние без нагрузки, выключив преобразователь DC/AC или прервав прерыватель цепи переменного тока. Подключение и отключение под напряжением разрешено.
Отключенные разъемы следует защищать от грязи и воды с помощью уплотнительных колпачков.
Подключенные детали водонепроницаемы IP67
Преимущество:
• Простая, быстрая, безопасная и эффективная полевая сборка
• Разработано независимо, инновационный дизайн, имеет независимые права интеллектуальной собственности, адаптируется непосредственно к разъему
• Высокая механическая прочность
• Высокий ток и напряжение: 30A, 1000VDC
• Низкое переходное сопротивление
• Инновационный герметичный, водонепроницаемый, пыленепроницаемый дизайн: IP68
• Отличный пластиковый материал, UL 94-V0, широкий диапазон температур: от -40°C до 90°C, устойчивость к атмосферным воздействиям и УФ-излучению для длительного наружного применения
• Одобрено TUV

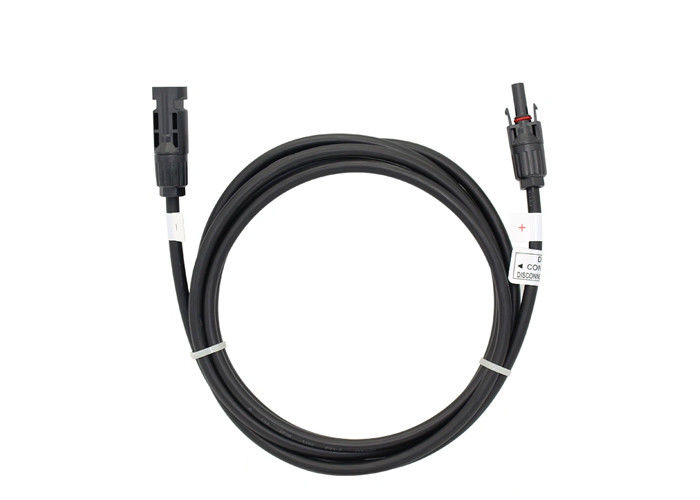

Изображение кабеля солнечного удлинителя 4 мм2
FAQ:
1. Когда я могу получить коммерческое предложение?
В течение 24 часов после получения запроса, если вам очень срочно нужна цена, позвоните нам, чтобы предоставить полные спецификации кабеля. Цена будет рассчитана в ближайшее время.
2. Как долго осуществляется доставка?
Обычно в течение 3-4 рабочих дней после оплаты, в основном в зависимости от количества.
3. Каковы ваши условия оплаты?
Мы принимаем T/T (банковский перевод), L/C
4. Принимаете ли вы индивидуальный заказ?
Да, принимаем.
5. Предлагаете ли вы OEM и ODM?
Да. OEM и ODM доступны.
