Погодостойкий одножильный солнечный кабель, высоковольтный кабель с низкими требованиями к пространству
Двухслойный изолированный фотоэлектрический кабель PV, сертифицированный TUV, 6 мм² 1000 В переменного тока 1,5 кВ постоянного тока
Конструкция
- Проводник: Луженая медь, в соответствии с VDE 0295 класс 5
- Изоляция: Сшитый электронным лучом сополимер полиолефина
- Внешняя оболочка: Сшитый электронным лучом сополимер полиолефина
- Цвет оболочки: Черный/красный/синий или по запросу заказчика
Технические характеристики
- Номинальное напряжение: U0/U=600/1000 В переменного тока, 1000/1800 В постоянного тока
- Испытательное напряжение: 6500 В, 50 Гц, 5 мин
- Диапазон температур: от -45°C до +125°C, от -40°F до +257°F (температура окружающей среды: 25 лет TUV) от -40°C до +90°C, от -40°F до +194°F
- Макс. температура короткого замыкания: 280°C, +536°F
- Радиус изгиба: Стационарная установка >4X, периодическое перемещение >5X
Свойства материала/Стандарты
- Огнестойкость: IEC60332-1
- Дымовыделение: IEC61034; EN50268-2
- Низкая пожарная нагрузка: DIN51900
- Сертификаты: TUV
- Стандарты применения: EN50618
Спецификация
- Номинальные значения: Напряжение: 600/1000 В, Температура: от -40°C до 90°C
- Описание:
- Проводник: Луженая отожженная медь
- Изоляция: 90°C XLPO, черная
- Оболочка: 90°C XLPO, черная или красная
- Проводник: 84/0,3 мм
- Наружный диаметр кабеля: 6,6 мм
- Маркировка: TUV SÜD EN 50618:2014 H1Z2Z2-K 1x6,0 мм² DC 1,5 кВ NINGBO NEW ENERGY CO.,LTD
Выдающиеся преимущества
- Двухслойная изоляция, сшитая электронным лучом
- Отличная устойчивость к ультрафиолету, маслу, смазкам, кислороду и озону
- Отличная устойчивость к истиранию
- Безгалогенный, огнестойкий, низкая токсичность
- Отличная гибкость и характеристики зачистки
- Высокая пропускная способность тока
- Одобрено TUV
| Название продукта |
Солнечный кабель стандарта TUV |
| Модель № |
H1Z2Z2-K 1x 6 мм² |
| Напряжение |
Высоковольтный кабель |
| Материал изоляции |
XLPO |
| Форма материала |
Круглый провод |
| Сертификация |
ROSH, CE, TUV |
| Стандарты |
TUV EN50618 |
| Жилы |
1 жила |
| Транспортная упаковка |
Железно-деревянный барабан, железный барабан |
| Применение |
Строительство, подземные работы, промышленность, электростанция |
| Материал оболочки |
XLPO |
| Материал жилы провода |
Луженая медь |
| Поперечное сечение |
6 мм² |
Применение
Специально разработан для подключения компонентов фотоэлектрических систем внутри и снаружи зданий и оборудования с высокими механическими требованиями и экстремальными погодными условиями. Для постоянных установок.
Общие характеристики: Кабель, изготовленный из изоляции и покрытия, сшитых электронным лучом; высокая устойчивость к нагреву, холоду, маслу, истиранию, озону, ультрафиолету и погодным условиям; с улучшенной реакцией в случае пожара - низкий дым, без галогенов, огнестойкий; гибкий, легко зачищается, очень низкие требования к пространству, чрезвычайно прочный, очень долгий срок службы.
Двойная изоляция, кабели, сшитые электронным лучом, для фотоэлектрических электростанций.
| Название |
PV кабель |
| Описание продукта |
Широко используется в установках солнечных батарей внутри и снаружи помещений, электромонтаже, внутри и снаружи помещений, взрывоопасных зонах, на заводах, в промышленности и сельском хозяйстве. |
| Особенности продукта |
- Низкий дым без галогенов, хорошая устойчивость к холоду, ультрафиолету, озону и погодным условиям
- Огнестойкость, устойчивость к порезам и проколам
- Уровень защиты кабеля II
|
| Электрические |
- Сопротивление постоянному току: готовый кабель при 20°C сопротивление жилы провода постоянному току не превышает 5,09 Ом/км
- Сопротивление изоляции: сопротивление изоляции готового кабеля при 20°C должно быть не менее 1014 Ом.см, сопротивление изоляции готового кабеля при 90°C не менее 1011 Ом.см
- Сопротивление поверхности оболочки: сопротивление поверхности оболочки готового кабеля должно быть не менее 109 Ом
|
| Структура кабеля |
- Проводник: луженая медная проволока 2,5, 4, 6, 10, 16 мм² PV1-F
- Изоляция: толщиной >0,5 мм из материала с низким дымовыделением и без галогенов
- Оболочка: материал с низким дымовыделением и без галогенов, толщина >0,5 мм
|
| Подробные параметры |
- Температура окружающей среды: от -40°C до +90°C
- Максимальная температура проводника: 120°C (допускается 5 с при температуре короткого замыкания 200°C)
- Ограниченное напряжение: AC0,6/1 кВ DC1,8 кВ
|
(Мы также производим одножильные кабели 2,5 мм², 4 мм², 10 мм² и 16 мм², а также двухжильные кабели, пожалуйста, проконсультируйтесь со мной напрямую, если необходимо)

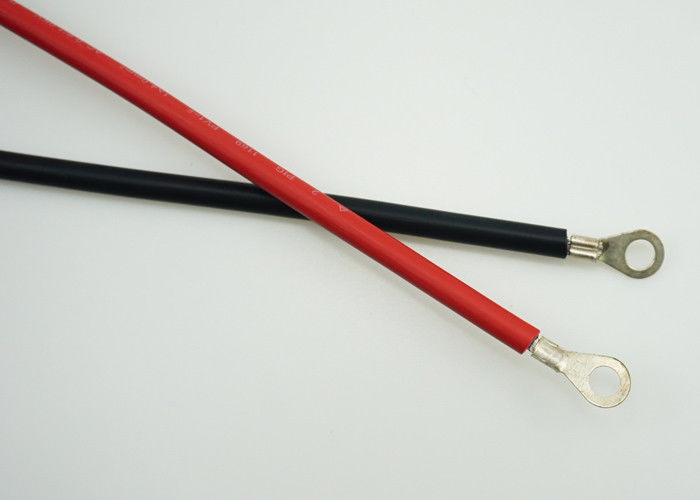

Фотографии кабеля DC PV 6 мм
