Детали продукта
Место происхождения: Китай
Фирменное наименование: Pntech
Сертификация: ISO9001/TUV/CE
Номер модели: Х1З2З2-К 1кс4мм2
Условия оплаты & доставки
Количество мин заказа: 100м
Цена: Negotiation
Упаковывая детали: 100м/ролл, 500м в коробку
Время доставки: 3-10дайс
Условия оплаты: L/C, T/T
Поставка способности: 70000м в день
Название продукта: |
кабель DC 4mm2 |
расклассифицированное напряжение тока: |
1500ВДК |
Температура: |
-40°C-- 90°C |
Упаковка: |
250м/ролл |
Проводниковый материал: |
Медь луженая |
Применение: |
электростанция |
Название продукта: |
кабель DC 4mm2 |
расклассифицированное напряжение тока: |
1500ВДК |
Температура: |
-40°C-- 90°C |
Упаковка: |
250м/ролл |
Проводниковый материал: |
Медь луженая |
Применение: |
электростанция |
Кабель dc 4mm2 ядра меди TUV EN50618 свободный от Галоид для солнечной системы pv
Specificate
1.Rating: Напряжение тока: температура 600/1000V: - 40°C-- 90°C
2. описание:
(1) проводник: Tinned обожгло медь
(2) изоляция: 90°C XLPE, черное
(3) куртка: 90°C XLPE, черный или красный
3. маркировка: ЮГ EN50618 TUV: DC 1.5KV 1x4.0mm 2014 H1Z2Z2-K (CQC NB/T42073-2016 PV-YJYJ) 2 CO. ЭНЕРГИИ НИНБО PNTECH НОВЫХ, LTD.
4. применение: Специфически конструированный для соединяясь фотовольтайческих элементов системы внутри и вне здания и оборудования с высокими механическими требованиями и весьма состоянием погоды. Для постоянных установок.
5. общие характеристики: Кабель сделанный из луча электронов взаимн соединил изоляцию и покрытие; высокоомный против жары, холода, масла, ссадины, озона, УЛЬТРАФИОЛЕТОВОГО и погода; с улучшенной реакцией в случае огня. низкий дым, галоид свободный, пламя свободное, пламя - retardant; гибкий, легкий для того чтобы обнажать, очень низкое требование к космоса, весьма, весьма механически крепкое, очень длинная продолжительность жизни.
| Тип | Поперечное сечение | Дизайн стренги | Диаметр проводника | Сопротивление проводника | Наружный диаметр | Расклассифицированное напряжение тока | Расклассифицированное течение |
| H1Z2Z2-K 1x2.5mm2 | 2.5mm2 | 36x φ0.285mm | 2.0mm | 8,21 Ω/km | 5.4mm | 1500VDC | 50A |
| H1Z2Z2-K 1x4mm2 | 4mm2 | 56x φ0.285mm | 2.6mm | 5,09 Ω/km | 5.9mm | 1500VDC | 70A |
| H1Z2Z2-K 1x6mm2 | 6mm2 | 84x φ0.285mm | 3.3mm | 3,52 Ω/km | 6.7mm | 1500VDC | 95A |
| H1Z2Z2-K 1x10mm2 | 10mm2 | 80x φ0.4mm | 4.4mm | 1,95 Ω/km | 7.4mm | 1500VDC | 98A |
| H1Z2Z2-K 1x16mm2 | 16mm2 | 120x φ0.4mm | 5.2mm | 1,24 Ω/km | 9.2mm | 1500VDC | 132A |
Применение:
Приложенный к панелям солнечных батарей для производства электроэнергии и родственных компонентов проводки, соединение, особенно соответствующее для на открытом воздухе. Сопротивление к солнечному свету, против старения, используя пламя низкого дыма свободное от галоид - retardant материалы, более высокая ранг, больше безопасности.
| Имя | Кабель PV |
| Характер продукции | Широко использованный в крытых и на открытом воздухе солнечных установках, электрических индустриях установки, крытого и на открытом воздухе, взрыв-прональных зон, фабрик, промышленных и аграрных. |
| Характеристики продукта | Низкий дым без галоида, хорошего холода, ультрафиолетового луча, озона - устойчивого и погоды - устойчивого. |
| Пламя - сопротивление retardant, сопротивления к резанию и проникания. | |
| Уровень уровня предохранения отⅡ кабеля. | |
| С радиацией кабеля 150 ℃ фотовольтайческой как материалы изоляции, открытый огонь галоида - retardant свободная от галоид, нетоксическая доработанная смола полиэтилена тонкая hengjing как главное сырье, добавляет свободное от галоид, нетоксический, пламя - retardant, средство для придания термостойкости, исключает агент дыма, предохранитель, как удобрение, не содержит галоид, тяжелые металы, фосфор. | |
| Оно соответствует ROHS, и сопротивление изоляции небольшое после погружения. | |
| Электрический | 1. Сопротивление dc: законченный кабель на сопротивлении dc ядра провода 20 ℃ проводном не больше чем 5,09 Ω/km |
| 2. Сопротивление изоляции: законченное сопротивление изоляции кабеля на ℃ 20 меньше чем 1014 см Ω., законченное сопротивление изоляции кабеля на ℃ 90 нет чем 1011 см Ω. | |
| 3. Сопротивление поверхности оболочки: сопротивление законченной поверхности защитной оболочки кабеля должно быть не чем 109 Ω. | |
| Структура кабеля | Проводник: залуживанная медная проволока 2,5, 4,6,10,16 mm2 PV1 - f |
| 25,16 и 10, провод 6,4,2.5 mm2 PV | |
| Изоляция: > 0.5mm толстое с низким материалом дыма и галоида, и встретить определенный предел клиента. | |
| Оболочка: низкая толщина дыма и галоида свободная материальная > 0.5mm. | |
| Детальные параметры | Температура окружающей среды: - ℃ 40 | + ℃ 90 |
| Самая высокая температура проводника: ℃ 120 (позвольте 5 s в ℃ температуры 200 короткого замыкания) | |
| Ограниченное напряжение тока: AC0.6/1kv dc1.8kv. |
(Мы также производим одиночное ядр 2.5mm2, 6mm2, 10mm2 и 16mm2, так же, как двойных ядров,
пожалуйста советуйте со мной сразу при необходимости)

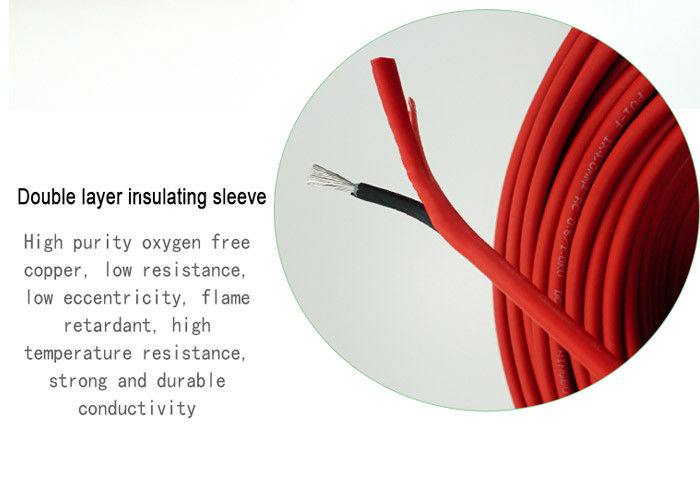

Изображение кабеля DC 4mm2
